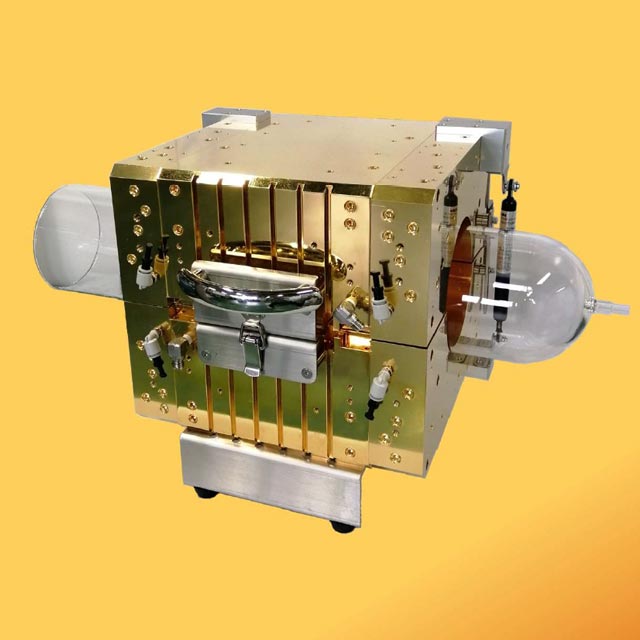

臥式管爐
■規格
使用Ω型鹵素加熱器的水平加熱設備。它具有水冷外殼，額定加熱時的表面溫度約為50度。
通過用輻射加熱（光）而不是加熱空氣來加熱工件，可以快速高效地升高溫度。
特點為，它具有18 kW的高輸出功率，並且可以將石英芯管中的工件（碳晶片等）加熱到1000°C或更高。
通過連接Φ300的芯管和設備之後也能對應較長尺寸的要求。我們將根據您的要求設計尺寸。

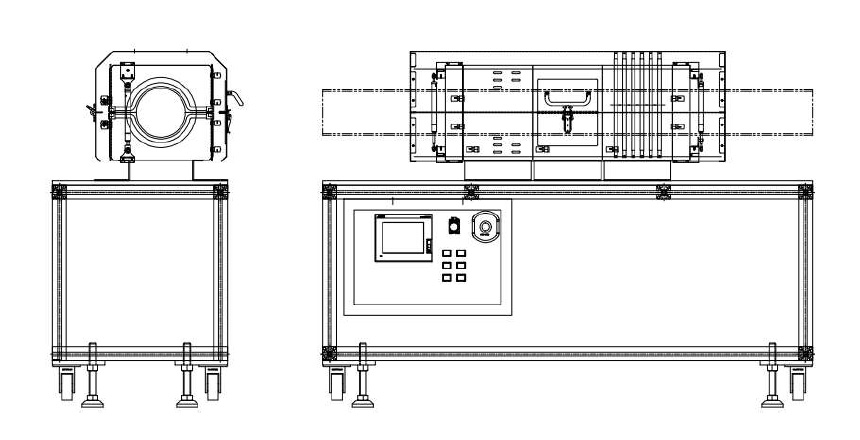

■概要圖（3種範圍類型）

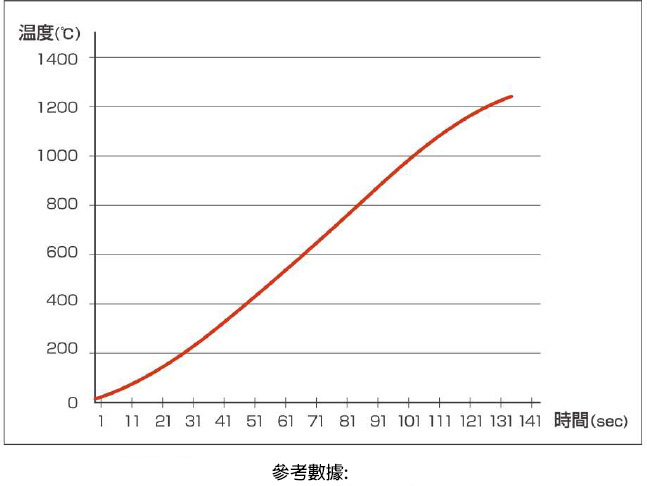

■參考數據
| 仕 様 | 1檔 | 2檔 | 3檔 | |
|---|---|---|---|---|
| 爐體 | 電氣容量 | 三相 200V～18kW | 三相 200V～36kW | 三相 200V～54kW |
| 加熱溫度 | 常溫～1500度 | |||
| 方式 | 光加熱(鹵素加熱器) | |||
| 環境 | 大氣・真空(石英爐心管) | |||
| 框架 | 鋁(水冷結構,發熱部鍍金處理) | |||
| 爐芯管 | 石英玻璃(或陶瓷也可以) | |||
| 爐尺寸 | W300×D350×H320 | W500×D350×H320 | W700×D350×H320 | |
| 控制操作部 | 控制盤位置 | 機台的前部 | ||
| 溫度調整器 | 數位設定,PID控制 | |||
| 溫度感知器 | K型熱電偶 | |||
| 安全裝置 | 過電流,漏電斷路器 | |||
| 附帶機構 | 腳輪,調節器 | |||
