(一般加熱・真空容器内加熱)

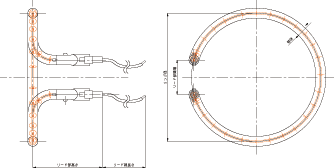

ハロゲンランプの発熱管を円形に曲げたリングヒーター、コイル状に曲げたスパイラルヒーター。
円形、円筒対象物の加熱や、大きな円盤状の対象物へリングヒーターを同心円状に配列し加熱します。(CVD他)
円筒形状加熱
ウエハ加熱
面状加熱
形 状 |
電 圧(V) |
出 力(W) |
色温度(K) |
全長(mm) |
発熱長()mm |
■リングヒーター |
|||||
リングタイプ |
100V |
500/R68 | 2,300 |
φ68 |
220 |
リングタイプ |
440V |
3,500/R173 |
2,600 |
φ173 |
540 |
リングタイプ |
440V |
3,700/R201 |
2,600 |
201 |
620 |
リングタイプ |
440V |
4,300/R229 |
2,600 |
229 |
720 |
リングタイプ |
440V |
4,800/R257 |
2,600 |
257 |
800 |
リングタイプ |
440V |
5,400/R285 |
2,600 |
285 |
900 |
リングタイプ |
440V |
6,000/R319 |
2,600 |
319 |
1,000 |
■スパイラルヒーター |
|||||
スパイラルタイプ |
100V |
800W/S |
2,500 |
φ45×1.5T |
325 |
スパイラルタイプ |
100V |
1,500W/S |
2,500 |
φ45×2.5T |
465 |
スパイラルタイプ |
200V |
1,500W/S |
2,500 |
φ65×4T |
780 |
形 状 |
電 圧(V) |
出 力(W) |
色温度(K) |
全長(mm) |
発熱長()mm |
直管並列 |
208V |
3,000 |
2,550 |
255×2 |
385 |
直管並列 |
208V |
3,190 |
2,550 |
2,550×2 |
365 |
